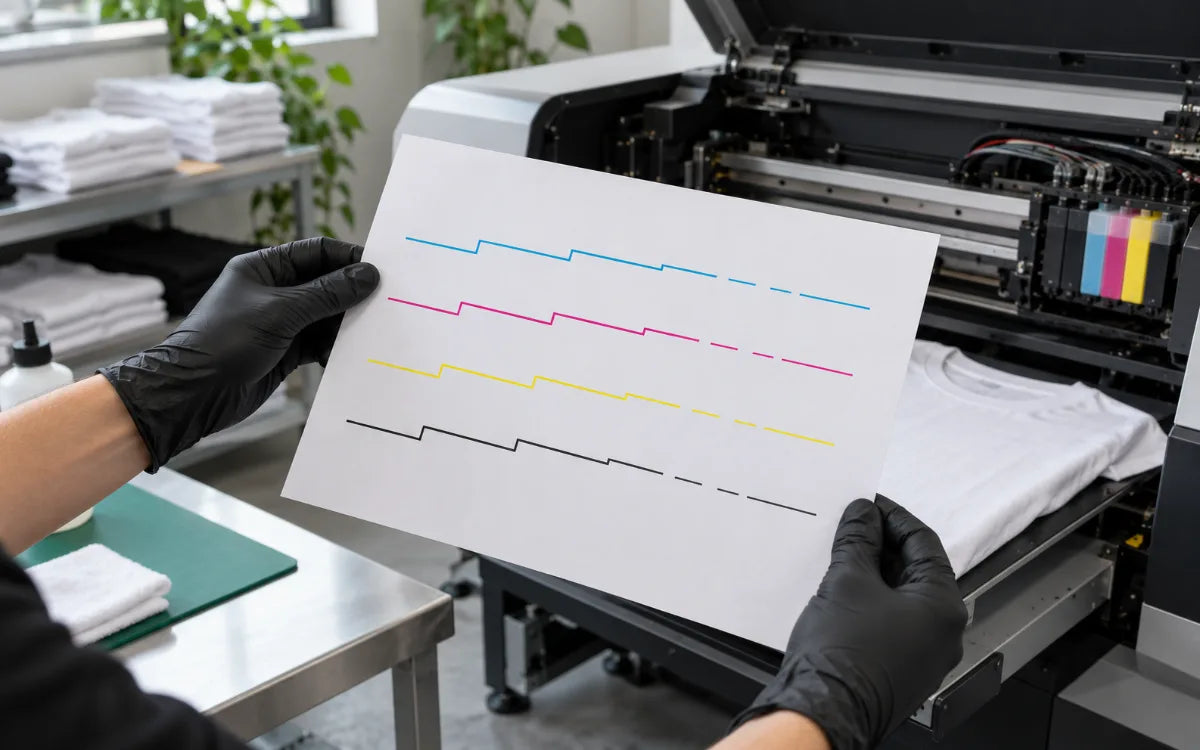

ช่างสวมถุงมือถือกระดาษผลทดสอบหัวพิมพ์ (Nozzle Check) ข้างเครื่องพิมพ์ DTG

วิธีอ่าน Nozzle Check เครื่อง DTG: ดูยังไงว่าหัวพิมพ์ตัน และต้องล้างแค่ไหน

SK Fix Center › DTG Fix

ใช้กับ: Brother GTX, Epson SureColor F2100 / F2270 และเครื่อง DTG จีน · ความยาก: ● ง่าย · เวลา: 10 นาที

ตอบสั้นๆ: พิมพ์ Nozzle Check ลงกระดาษแล้วดูว่ามีเส้นขาดไหม ถ้าครบทุกเส้นไม่ต้องล้างหัว ถ้าขาดไม่กี่เส้นให้ล้างแบบเบา 1 รอบแล้วเช็กใหม่ ถ้าล้างซ้ำ 3 รอบแล้วยังไม่ดีขึ้น ให้หยุดล้าง แล้วทำความสะอาดแคปและไวเปอร์ก่อน เพราะการล้างแรงซ้ำๆ เปลืองหมึกและมักไม่ช่วย

🎬 สรุปเป็นวิดีโอ · 64 วินาที

📘 ดูรูปจริงจากคู่มือผู้ผลิต

กดแล้วเปิดคู่มือ PDF ของผู้ผลิตตรงหน้าที่มีรูปขั้นตอนนั้น (ภาษาอังกฤษ) ใช้ดูคู่กับภาพอธิบายของ SK ในหน้านี้

Epson SureColor F2100: Performing a Nozzle Check · หน้า 91 ↗

Epson SureColor F2100: Cleaning the Print Head · หน้า 94 ↗

Epson SureColor F2100: Nozzle Check Pattern Prints Incorrectly · หน้า 170 ↗

Brother GTX pro B: 7-2-1 Nozzle check pattern · หน้า 199 ↗

Brother GTX pro B: 7-2-2 Head cleaning · หน้า 201 ↗

Brother GTX pro B: 9-2-1 หัวที่ไม่พ่นหมึก · หน้า 248 ↗

สิ่งที่ต้องใช้

  • กระดาษขาว A4 สำหรับช่องสี
  • แผ่นใสหรือกระดาษตามที่คู่มือเครื่องกำหนด สำหรับช่องหมึกขาว (หมึกขาวบนกระดาษขาวจะมองไม่เห็น)
  • เทปกาว
  • ที่สว่าง หรือแว่นขยาย

ส่วนที่ 1: พิมพ์ Nozzle Check

1วางกระดาษให้เรียบตรงกลางถาด แล้วติดเทปที่มุม

  • ตั้งความสูงถาดตามที่คู่มือกำหนดสำหรับพิมพ์บนกระดาษ ถาดต่ำเกินไปทำให้เส้นเบลอจนอ่านผิด
  • Epson F2100 ใช้กระดาษ A4 วางกลางถาด และปรับคันโยกความสูงตามคู่มือ

2สั่งพิมพ์ Nozzle Check จากเมนูดูแลเครื่อง

  • Epson F2100: กดปุ่ม Maintenance บนเครื่อง เลือก Nozzle Check
  • Brother GTX: อยู่ในเมนู Maintenance ของเครื่อง
  • เครื่อง DTG จีน: ส่วนใหญ่อยู่ในโปรแกรมคุมเครื่องบนคอมพิวเตอร์

3รอให้หมึกแห้ง แล้วดูใต้ไฟสว่าง

  • ดูทีละช่องสี C M Y K และช่องขาว
  • ถ่ายรูปเก็บไว้ทุกครั้ง จะได้เทียบกับวันก่อนได้

ส่วนที่ 2: อ่านผลให้ถูก

ตัวอย่าง Nozzle Check เครื่อง DTG แบบเส้นครบ ขาดบางเส้น และหายทั้งช่องสี

4ดูว่าเป็นแบบไหนใน 3 แบบนี้

  • ครบทุกเส้น: หัวปกติ ไม่ต้องล้าง พิมพ์งานได้เลย
  • ขาดบางเส้น: ล้างหัวแบบเบา 1 รอบ แล้วพิมพ์เช็กใหม่
  • หายทั้งช่องสี: มักไม่ใช่แค่หัวตัน ให้เช็กหมึกหมด อากาศในท่อ แคปรั่ว หรือ damper (เครื่องจีน) ก่อน

5ถ้าขาดติดกันหลายเส้น ให้ล้างแรงขึ้นทีละระดับ

  • คู่มือ Epson F2100 แนะนำให้ล้างทั้งหัวเมื่อขาดเกิน 3 เส้นและอยู่ติดกัน โดยเริ่มจากระดับเบา (Light) แล้วค่อยเป็นกลาง (Medium)
  • ก่อนใช้ระดับแรงสุด (Heavy) ให้ทำความสะอาดแคปดูด (Suction Cap) ก่อน

⚠ ระวัง: อย่าปิดเครื่องหรือถอดปลั๊กระหว่างล้างหัว

ส่วนที่ 3: เมื่อล้างแล้วไม่หาย

ขั้นตอนเมื่อหัวพิมพ์เครื่อง DTG ตัน ตั้งแต่ Nozzle Check จนถึงเรียกช่าง

6ล้างซ้ำได้ไม่เกิน 3 รอบติดกัน

  • คู่มือรายวันของ Brother GTXpro แนะนำให้ล้างแล้วเช็กซ้ำได้ถึง 3 รอบ ถ้ารอบที่ 4 ยังไม่ดีขึ้นให้ติดต่อช่าง
  • ล้างแรงๆ ซ้ำหลายรอบ ใช้หมึกเยอะ และถังหมึกเสียเต็มเร็ว

7ทำความสะอาดแคปและไวเปอร์ แล้วพักเครื่องสักพัก

  • แคปที่สกปรกจะดูดหมึกไม่ได้ และไวเปอร์ที่สกปรกจะปาดหน้าหัวไม่สะอาด
  • อากาศที่ค้างในหัวหลังเติมหมึกหรือล้างหัว บางครั้งต้องพักเครื่องไว้ระยะหนึ่งก่อนเช็กใหม่

8ยังไม่หาย ให้เรียกช่าง

  • ส่งรูป Nozzle Check ก่อนและหลังล้าง พร้อมรุ่นเครื่อง มาที่ไลน์ @skcolor ทีมงานช่วยดูให้ได้

เคล็ดลับ

  • พิมพ์ Nozzle Check ทุกเช้าก่อนเริ่มงาน จะเห็นปัญหาก่อนเสียเสื้อ
  • ถ้าเส้นครบ ไม่ต้องล้างหัว การล้างโดยไม่จำเป็นทำให้เปลืองหมึก
  • หัวหมึกขาวตันง่ายกว่าหัวสี เพราะเม็ดสีขาวหนักและตกตะกอน จึงต้องเขย่าหรือวนหมึกขาวทุกวัน

คำถามที่พบบ่อย

ล้างหัวบ่อยๆ ช่วยให้หัวไม่ตันไหม?
ไม่ช่วย และยังเปลืองหมึก ล้างเฉพาะเมื่อ Nozzle Check มีเส้นขาด

ทำไมช่องขาวขาดบ่อยกว่าช่องสี?
หมึกขาวมีเม็ดสีหนักและตกตะกอนง่าย ถ้าไม่เขย่าหรือไม่วนหมึกขาว หัวขาวจะตันก่อน

ส่งรูป Nozzle Check ให้ SK ดูได้ไหม?
ได้ ทักไลน์ @skcolor พร้อมบอกรุ่นเครื่อง
